第32条39 13.19

装饰金属铺柱

一般

1. 概括
   1. 部分包括：
      1. 金属铺柱盖
      2. 装饰性的金属护柱。
      3. 配件
      4. [_________________]
   2. 相关要求：
      1. [第03款部分：[混凝土] [迫击炮]填写安全职位。]
      2. [08段部分：挂锁。]
      3. [_________________]
2. 参考标准
   1. ASTM A36 - 碳结构钢的标准规范。
   2. 无缝、焊接和严重冷加工奥氏体不锈钢管的标准规范。
   3. 圆形和形状的冷成形焊接和无缝碳素钢结构管的标准规范。
   4. ASTM A536 -球墨铸铁的标准规范。
   5. ASTM B26 - 铝合金砂铸件的标准规范。
3. 提交
   1. 遵守部分[01 33 00 - 提交程序。] [_________。]
   2. 产品数据：提供指定的每种系柱，部件，饰面和附件。
   3. 颜色样本：[提交制造商的选择标准颜色。] [提交指定的颜色样本。]
   4. 设置图纸：显示在其他部分中指定的工作所需的嵌入式物品和切口。
   5. 维护数据：提交制造商的现场触摸，清洁和维护说明。
   6. 保修文件：提交制造商保修样本。
4. 质量保证
   1. 遵守第[01 4300条-品质保证。] [_________.]
5. 交货，储存和处理
   1. 遵守部分[01 66 00 - 产品存储和处理要求。] [_________。]
   2. 在运输、储存和搬运过程中保护护柱和附件。
6. 保修单
   1. 遵守部分[01 78 36 - 保修。] [_________。]
   2. 对材料和工艺方面的缺陷提供制造商的标准保证。
      1. 保修期:自发票日期起5年，另有说明的除外。
         1. 涂层:两年，防止剥落，开裂或明显的颜色变化。

产品

1. 制造商
   1. 制造商:信实铸造有限公司爱游戏ayx热门直播
      1. 电话:604-547-0460或1-877-789-3245
      2. 传真：604-590-8875
      3. 网站：//m.nbyah.com/bollard
      4. 电子邮件：[电子邮件受保护]
   2. 替换:[符合[第01 25条“替换程序”][_________]中关于替换程序的规定。][不允许的。]
2. 装饰金属铺柱
   1. 材质:球墨铸铁
      1. ASTM A536，等级65-45-12;30％的再生材料含量。
   2. 原产地:中国
   3. 铺柱[设计师的指定]：
      1. 型号：Reli爱游戏ayx热门直播ance Foundry;R-7538.。
      2. 身高：35 in（88.9 cm）
      3. 直径：7-3 / 4（19.7厘米）
      4. 重量：129磅（58.5千克）
      5. 设计：锥形和凹槽，带槽底座和船舶风格的顶部。
      6. 颜色涂层：
         1. 类型：[聚酯粉末涂上环氧底漆。] [Ironarmor保护涂层。]
         2. 颜色：[黑色纹理半光泽] [暗绿色] [雕像] [孟加拉银] [阳极银] [安全黄色]

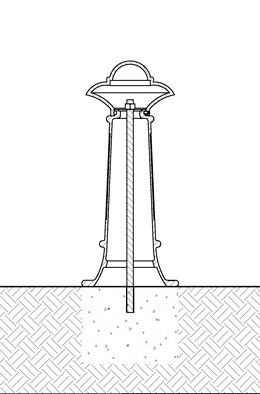

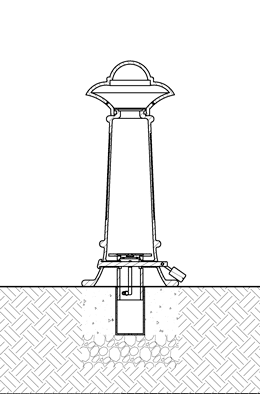

      7. 安装：
         1. 固定，新的混凝土，锚。
         2. 固定，现有的混凝土，插入。
         3. 固定，现有混凝土，胶粘剂。
         4. 固定，新的混凝土，混凝土形式。
         5. 安全邮政封面，新帖子。
         6. 安全邮政封面，现有帖子，插入。
         7. 安全贴盖，现有贴，胶粘剂。
         8. 安全邮政封面，现有，锚。
         9. 可拆卸，新的混凝土，锚。
         10. 可拆卸，现有的混凝土，插入。
         11. 可拆卸，新混凝土，高档可伸缩。
3. 配件
   1. 安全帖子：
      1. 管材:ASTM 500b结构等级钢
      2. 制造商:信实铸造有限公司爱游戏ayx热门直播
      3. 原产国：美国。
      4. 底座直径:[4.5英寸][6.25英寸][8.625英寸][10.75英寸]
      5. 完成：[红色] [灰色]底漆。
      6. 安装：
         1. 直接嵌入。
         2. 基础和填充;混凝土或砂浆，[最低3000 psi。]
   2. 锁:
      1. [黄铜] [海洋级]，提供[由铺位制造商提供] [如[__ __ __]所规定的。[关键相似。]
   3. 链:
      1. 5/16英寸镀锌钢链，30级，快速释放型连接。提供足够的长度以提供悬垂[如图所示。[建筑师可接受]
      2. 链眼：5/16英寸直径钢。
      3. 快速链接：粉末涂层链环与桶螺母封闭。
      4. 完成:粉末涂层带缆桩 [_______________.]
   4. 带缆桩武器:
      1. 弯曲的杆连接到盗工身体。
      2. 材料:不锈钢:ASTM A312，等级TP 316
      3. 完成:[粉末涂层带缆桩 [_______________.[6号缎，抛光]。

执行

1. 检查
   1. 检查铺路或其他基板，符合制造商对嵌入物品的放置和位置的要求，基板状况和影响系柱安装的其他条件。
   2. 只有在不满意的条件得到纠正后才能继续安装。
2. 安装
   1. 通用:符合制造商的安装说明和设置图纸。
   2. 请勿安装损坏，破裂，芯片，变形或损坏的系柱。现场按照制造商的说明触摸轻微缺陷。更换不能修复现场的系钉。
3. 清洁和保护
   1. 保护盗窃抗损坏。
   2. 在实质性完成之前，请按照制造商的说明清洁盗版，以清除灰尘，污垢，粘合剂和其他异物。
   3. 根据制造商的说明接触损坏的饰面。
4. 清理活动
   1. 提供执行保修。

结束部分
