第32节00

可检测的警告板

一般

1. 总结
   1. 部分包括：
      1. 用于铺路的可检测警告牌。
   2. 相关要求：
      1. 第32章13.17 - 辊压缩混凝土铺路。
      2. 第32部分14 23 - 沥青单元铺路。
2. 参考标准
   1. 建筑物和设施的ADA-ABA可访问指南（ADAAG）
      1. ADAAG 4.29.2 -行走表面可检测的警告。
   2. 美国残疾人法案（ADA）
      1. ADA 705.1.1 - 可检测的警告;圆顶大小。
      2. ADA 705.1.2 - 可检测的警告;圆顶间距。
      3. ADA 705.1.3 - 可检测的警告;对比。
      4. ADA 705.2 - 可检测的警告;平台边缘。
   3. ASTM International（ASTM）
      1. ASTM A48 - 灰铁铸件的标准规范。
   4. 国际守则（ICC）
      1. ICC A117.1 - 可访问和可用的建筑物和设施。
   5. 美国混凝土学会(ACC)
      1. 1.2.E.1。ACI 530.1 -砌体结构规范。
   6. 美国土木工程师协会（ASCE）
      1. ASCE 6 - 构建代码要求和砖石结构的规范和相关评论。
   7. 砌体协会（TMS）
      1. TMS 402/602 - 构建砌体结构的代码要求和规范。
3. 提交人
   1. 遵守第[01 33 00条-提交程序。] [_________.]
   2. 产品数据：提供每种类型的产品，包括：
      1. 准备说明和建议
      2. 存储和处理要求和建议
      3. ayx体育投注
   3. 颜色样品:[提交制造商的标准颜色供选择。[提交指定颜色的样品]
   4. 制造商关于清洁和维护的维护说明。
   5. 保修文件：提交制造商保修样本。
4. 质量保证
   1. 制造商资格：最低5年体验制造类似产品
   2. 安装人员资格：安装类似产品的最低2年体验。
   3. 模型：验证在样本提交下的选择，展示审美效应，并确定材料和执行质量标准。
      1. 在符合要求的情况下，如果在实质性完成时未受到干扰，经批准的模型可以成为已完成工作的一部分。
   4. 源极限：单源可检测的警告板和集成锚固材料。
5. 交货，储存和处理
   1. 在制造商的未开封包装中提供产品，携带品牌名称和制造商的识别，直至准备安装。
   2. 处理材料以避免损坏。
6. 测序
   1. 确保将本节的产品及时提供给受影响的交易，以防止中断施工进度。
7. 保证
   1. 制造商的保修：从实质性完成之日起，五年保修。

产品

1. 制造商
   1. 制造商：Reliance F爱游戏ayx热门直播oundry Co. Ltd.
      1. 电话：604-547-0460或1-877-789-3245
      2. 传真:604-590-8875
      3. 网站：//m.nbyah.com/
      4. 电子邮件:[电子邮件受保护]
   2. 替换：[遵守[第01章25 00“替代程序”] [_________]的规定进行替代程序。] [不允许。]
   3. 根据第01章60 00 - 产品要求的规定，将审议对替换的要求。
2. 可检测的警告板
   1. 材料:
      1. 铸铁符合ASTM A48，30B级，最小。
   2. 原产国：美国
   3. 安装：直接嵌入。
   4. 快速连接板[设计师的指定]
      1. 型号：Reli爱游戏ayx热门直播ace Foundry
   5. 光洁度:完全按照图案制造;部件以令人满意的方式组装在一起。质量均匀，无气孔、气孔、硬点、收缩变形或其他缺陷。通过爆破清理。
      1. 视觉警告表面保持未覆盖。
      2. 油漆颜色：联邦黄色。

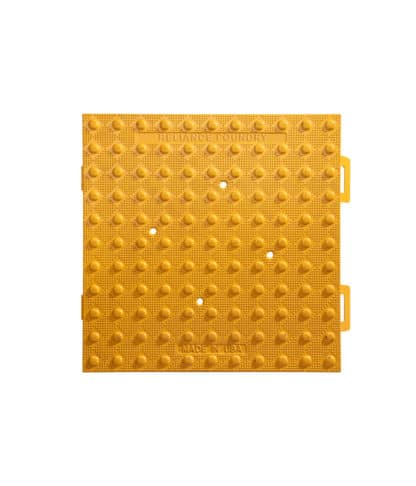

   6. 可检测的警告板[设计师的指定]：
      1. 型号：Reli爱游戏ayx热门直播ance Foundry;R-4984-24Q.。
      2. 长度：24 in（60.7 cm）
      3. 宽度：24 in（60.7 cm）
      4. 重量：52磅（23.6千克）
3. 标准合规性
   1. 美国建筑与运输障碍合规董事会的ADA-ABA建筑和设施可访问性指南。
   2. ICC A117.1 - 可访问和可用的建筑物和设施。
4. 视觉对比
   1. 标准符合性：ADAAG 2.29.2和ADA 705.1.3。
   2. 视觉表面与相邻的步行表面有目的地;浅色或黑暗的光。
5. 摩擦系数
   1. 符合所有ADA和ABA指南。测量的摩擦系数为0.9。
6. 圆顶大小
   1. 标准符合性：ADAAG 2.29.2和ADA 705.1.1。
   2. 基部直径：0.9至1.4英寸（2.3至3.6厘米）。
   3. 顶部直径：0.45至0.91英寸（1.1至2.3厘米）。
   4. 高度：0.2英寸（0.5厘米）。
7. 圆顶间距
   1. 标准符合性：ADAAG 2.29.2和ADA 705.1.2。
   2. 中心至中心间距：从1.6到2.4英寸（4.1到6.1厘米）。
   3. 底座到底座间距:0.65英寸(1.7厘米)最小。在一个正方形网格上测量最相邻的圆顶之间的距离。
8. 通气洞
   1. 释放气体和空气，用于最大混凝土接触。
9. 平台边缘
   1. 标准符合性：ADAAG 2.29.2和ADA 705.2。
   2. 平台登机边的可检测的警告表面具有24英寸（60.7cm）的深度，并延长平台的公共使用区域的全长。
   3. 提升支架：包含用于简化安装。

执行

1. 检查
   1. 检查铺路或其他基板，符合制造商对嵌入物品的放置和位置的要求，基板状况和影响可检测的警告板安装的其他条件。
   2. 仅在纠正不令人满意的情况后才能继续安装。
2. 安装
   1. 一般：符合制造商的安装说明和设置图纸。
   2. 禁止安装损坏、裂纹、缺口、变形或破损的可检测警告板。
3. 清洁和保护
   1. 保护安装产品直至项目完成。
   2. 在实质性完成之前，触摸，修理或更换损坏的产品。
4. 收尾活动
   1. 提供执行的保修。

结束部分
