第三十二条1700

可检测的警告板

一般

1. 概括
   1. 部分包括：
      1. 可检测的铺设应用的警告板。
   2. 相关要求：
      1. 第32章13.17 - 辊压缩混凝土铺路。
      2. 第32部分14 23 - 沥青单元铺路。
2. 参考标准
   1. 建筑物及设施的无障碍指引
      1. Adaag 4.29.2 - 在步行表面上可检测的警告。
   2. 美国残疾人法案（ADA）
      1. ADA 705.1.1—可探测的警告;圆顶的大小。
      2. ADA 705.1.2 - 可检测的警告;圆顶间距。
      3. ADA 705.1.3 -可探测的警告;对比。
      4. ADA 705.2 -可探测的警告;平台边缘。
   3. ASTM国际(ASTM)
      1. 灰铸铁铸件的标准规范。
   4. 国际规则理事会(ICC)
      1. ICC A117.1 -无障碍的建筑物和设施。
   5. 美国混凝土研究所（ACC）
      1. 1.2.E.1。ACI 530.1 - 砌体结构规范。
   6. 美国土木工程师学会(ASCE)
      1. 砌体结构的建筑规范要求和规范及相关注释。
   7. 圬工协会(TMS)
      1. TMS 402/602 - 构建砌体结构的代码要求和规范。
3. 提交
   1. 遵守部分[01 33 00 - 提交程序。] [_________。]
   2. 产品资料:提供所使用的每种产品，包括:
      1. 准备说明和建议
      2. 贮存和搬运要求和建议
      3. ayx体育投注
   3. 颜色样本：[提交制造商的选择标准颜色。] [提交指定的颜色样本。]
   4. 制造商的清洁和维护的维护说明。
   5. 保修文件:提交制造商的保修样品。
4. 质量保证
   1. 制造商资格:至少5年制造类似产品的经验
   2. 安装人员资格：安装类似产品的最低2年体验。
   3. 模型：验证在样本提交下的选择，展示审美效应，并确定材料和执行质量标准。
      1. 如果符合要求，如果在实质性完成时未受干扰，则批准的样机可能成为已完成工作的一部分。
   4. 源限制:单源可检测警告板和集成锚定材料。
5. 交货，储存和处理
   1. 在制造商的未开封包装中提供产品，携带品牌名称和制造商的识别，直至准备安装。
   2. 处理材料以避免损坏。
6. 测序
   1. 确保将本节的产品及时提供给受影响的交易，以防止中断施工进度。
7. 保修单
   1. 制造商的保修：从实质性完成之日起，五年保修。

产品

1. 制造商
   1. 制造商:信实铸造有限公司爱游戏ayx热门直播
      1. 电话:604-547-0460或1-877-789-3245
      2. 传真：604-590-8875
      3. 网站：//m.nbyah.com/
      4. 电子邮件：(电子邮件保护)
   2. 替换:[遵守[第01 25 00条“替代程序”][_________]的替代程序的规定。][不允许的。]
   3. 根据第01章60 00 - 产品要求的规定，将审议对替换的要求。
2. 可检测的警告板
   1. 材料：
      1. 铸铁符合ASTM A48，30B级，最小。
   2. 原产地:美国
   3. 安装：直接嵌入。
   4. 快速连接板[设计师的指定]
      1. 模型:铸造的依爱游戏ayx热门直播赖
   5. 完成：制造符合模式;部件以令人满意的方式配合在一起。均匀的质量没有口干，孔隙度，硬点，收缩畸变或其他缺陷。通过爆炸清洁。
      1. 视觉警告面保持未涂漆。
      2. 油漆颜色：联邦黄色。

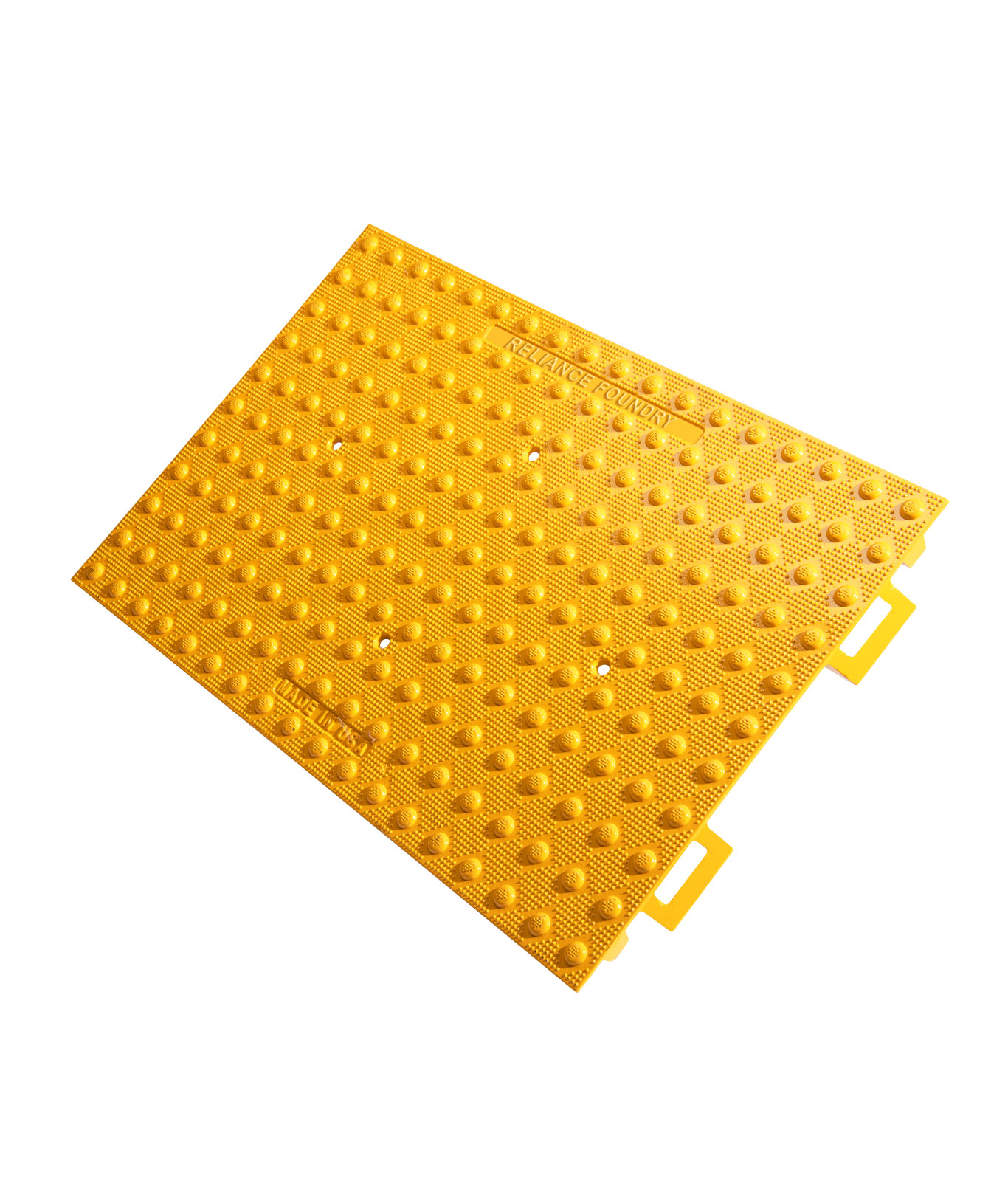

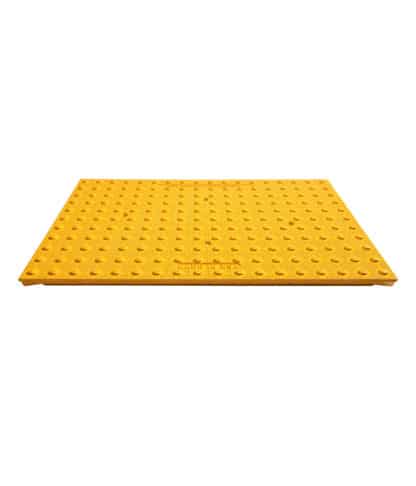

   6. 可检测的警告板[设计师的指定]：
      1. 型号：Reli爱游戏ayx热门直播ance Foundry;r - 4984 - 36 - q。
      2. 长度:36英寸(91.4厘米)
      3. 宽度：24 in（60.7 cm）
      4. 重量：109磅（50千克）
3. 标准合规性
   1. 美国建筑和运输壁垒合规委员会的ADA-ABA建筑物和设施无障碍指南。
   2. ICC A117.1 -无障碍和实用的建筑物和设施。
4. 视觉对比
   1. 标准符合性：ADAAG 2.29.2和ADA 705.1.3。
   2. 视觉表面与相邻的步行表面有目的地;浅色或黑暗的光。
5. 摩擦系数
   1. 符合所有ADA和ABA指南。测量的摩擦系数为0.9。
6. 圆顶的大小
   1. 标准符合性：ADAAG 2.29.2和ADA 705.1.1。
   2. 基部直径：0.9至1.4英寸（2.3至3.6厘米）。
   3. 顶部直径：0.45至0.91英寸（1.1至2.3厘米）。
   4. 高度：0.2英寸（0.5厘米）。
7. 圆顶间距
   1. 标准符合性：ADAAG 2.29.2和ADA 705.1.2。
   2. 中心至中心间距：从1.6到2.4英寸（4.1到6.1厘米）。
   3. 基部到基础间距：0.65英寸（1.7厘米）最小。在正方形网格上的最相邻的圆顶之间测量。
8. 通风孔
   1. 释放气体和空气，最大限度地接触混凝土。
9. 平台的边缘
   1. 标准符合性：ADAAG 2.29.2和ADA 705.2。
   2. 站台边缘可检测的警告面深度为24英寸(60.7厘米)，并延伸整个站台的公共使用区域。
   3. 提升支架:包括简化安装。

执行

1. 检查
   1. 检查铺路或其他基板，符合制造商对嵌入物品的放置和位置的要求，基板状况和影响可检测的警告板安装的其他条件。
   2. 只有在不满意的条件得到纠正后才能继续安装。
2. 安装
   1. 一般：符合制造商的安装说明和设置图纸。
   2. 请勿安装损坏，破裂，芯片，变形或损坏的可检测的警告板。
3. 清洁和保护
   1. 保护已安装的产品直到项目完成。
   2. 在实质性完成之前，修补或更换损坏的产品。
4. 清理活动
   1. 提供执行保修。

结束部分
